【干貨·分享】無損檢測技術在土木工程領域的應用

【摘要】無損檢測是一種測量材料物理性質和化學性質的測試方法。如今,無損檢測技術在建筑行業的應用越來越廣泛,其不僅能夠?qū)こ藤|(zhì)量、施工進度和管理水平進行有效控制,還可以提高建筑工程整體的安全性能。本文主要分析了土木工程中常見的無損檢測技術,以及無損檢測技術在土木工程中的應用情況,以期為相關工作人員提供借鑒。

01-無損檢測技術的發展歷程

改革開放以后,隨著社會的不斷發展 , 我國無損檢測行業進入了一個飛速發展的階段。在此期間,中國土木工程協會混凝土和預應力混凝土分會土木結構無損測試委員會的工作表現卓著。在該委員會的組織和支持下,國內先后舉行了6 次學術交流、專題研討會和國際交流,推進了無損檢測技術有關標準的制定,使得我國無損檢測技術在科研和應用方面達到了世界領先水平。
自 20 世紀 80 年代起,我國研究人員經過一系列的技術合作和技術攻關,開發了多種無損檢測方法,如超聲檢測技術、電化學檢測法、超聲回彈法等。這對無損檢測技術在工程上的應用起到了很大的推動作用。
目前,我國大部分二級及以上的檢測實驗室均已具備提供無損檢測服務的必備條件。我國無損檢測技術已經趨于成熟,并被廣泛應用于土木工程施工中。

02-土木工程中常見結構的無損檢測技術

2.1 混凝土超聲檢測技術

? ? ? 在土木工程施工過程中,受到各種因素的影響,混凝土內部裂縫問題時有發生。針對該問題,檢測人員可以利用超聲波對混凝土進行檢測?；炷脸暀z測目前主要采用的是“穿透法”,即用發射換能器重復發射超聲脈沖波,讓超聲波在混凝土中傳播,然后由接收換能器接收反射波。檢測人員將接收到的超聲波轉化為電信號,再經超聲儀將其放大并顯示在示波屏上,實現對超聲信號相關參數的分析,從而推斷混凝土內部結構及其組成情況,進而有效檢測出裂縫所在的位置、形狀及大小。在檢測過程中,檢測人員還應對裂縫深度、損傷等進行全面分析,以便更好地了解混凝土出現裂縫的具體原因。

2.2 樁基礎質量無損檢測技術

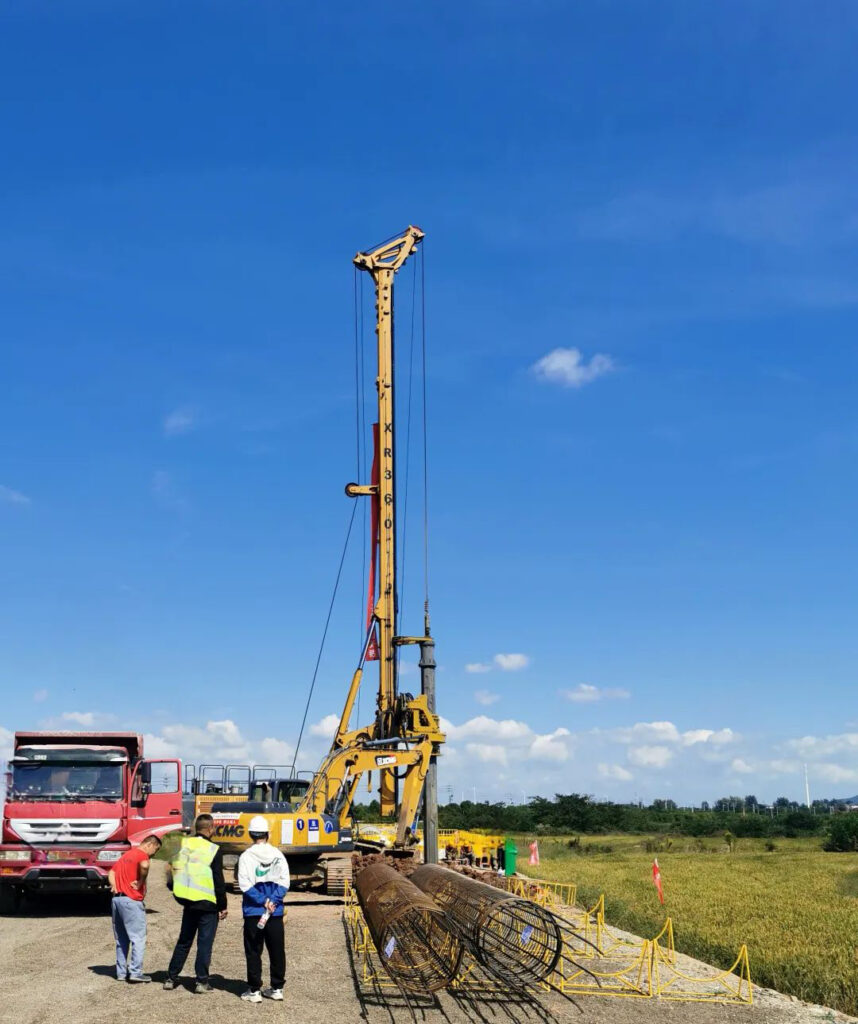

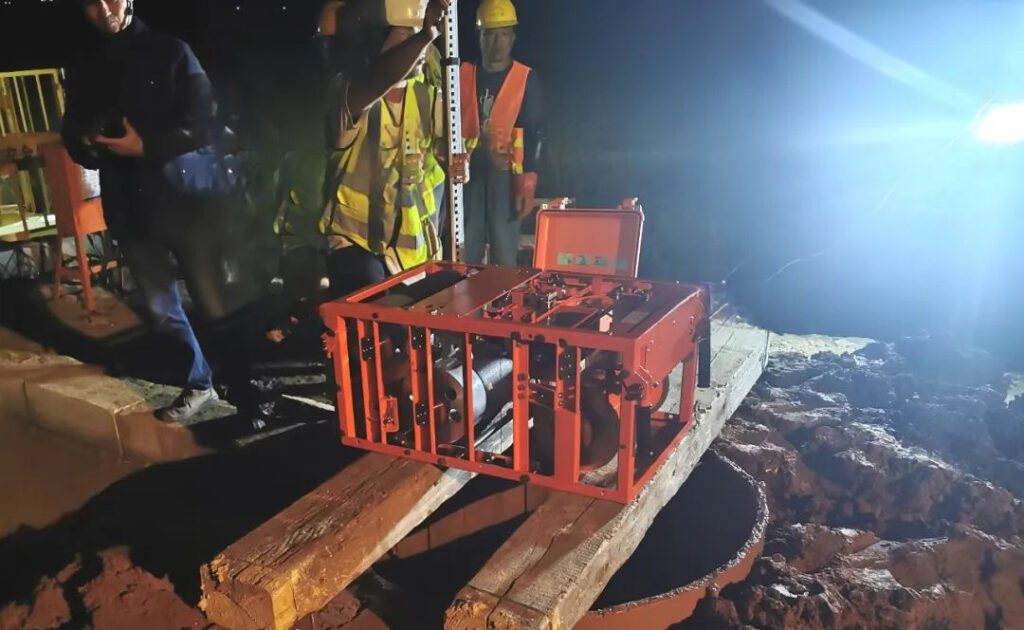

? ? ? ? 在土木工程中,工程樁施工多在地下進行。由于地下的地質構造比較復雜,所以施工工藝和人工因素等都會對施工質量造成較大的影響,而且后期不易維護,夾渣、蜂窩、夾泥等問題也時常發生。對于樁基礎質量檢測,檢測人員常采用超聲檢測技術、低應變檢測法、高應變檢測法來進行檢測。超聲檢測技術主要是依靠換能器（包括發射換能器和接收換能器）對樁基的檢測數據進行分析,進而判斷樁基內部是否存在缺陷。如果檢測到的應力波波形和峰值是變化的,就證明樁基中存在缺陷。
? ? ? ? 低應變檢測法的基本工作原理是樁頂受到?jīng)_擊后,樁身和樁底會震動,進而從樁底向樁身產生應力波；當反射波傳遞回樁頂?shù)臅r(shí)候,樁頂所安裝的傳感器會接收信號,然后產生動態波形；檢測人員根據這個反射波的波形,進而可以有效判斷出樁基質量。
? ? ? ? 高應變檢測法是利用動測法來判斷樁基的最大承載能力,進而檢測樁基是否存在缺陷。該方法的應用前提是樁底土已出現塑性變形,這樣在樁基受到打擊之后,樁頂?shù)暮奢d將發生一定程度的位移。高應變檢測法就是利用這一特點,對樁頂施加重?fù)?進而使樁身下部同時受到影響,導致樁基和土壤之間產生位移,以此來判斷樁基的承載能力是否能夠滿足要求。
2.3 鋼筋檢測技術
? ? ? 鋼筋強度是決定建筑工程結構承載力的核心因素,其強度指標主要分為屈服強度和抗拉強度兩類。鋼筋數量、直徑、排列等能否達到設計要求,是決定工程質量的關鍵。目前,鋼筋的綁扎和腐蝕狀況等都是工程質量驗收的重要內容。為了能更好地了解鋼筋的具體狀況,檢測人員往往會采用電磁感應、電化學檢測等手段對鋼筋進行檢測。
? ? ? 電磁感應是一種物理檢測法,檢測人員通過物理方法可以確定鋼筋銹蝕時的電阻、電磁等各種物理變化,從而反映鋼筋的銹蝕狀況。該方法操作簡便,不受周圍環境的影響。
? ? ? 電化學檢測法是根據恒電量法和交流阻抗法等來進行檢測的,具有檢測速度快、可操作性強、測量數據真實可靠等優點。
2.4 回彈法檢測技術

? ? ? ?利用回彈儀（一種直射錘擊式儀器）檢測普通混凝土結構構件抗壓強度的方法簡稱回彈法。技術人員利用回彈儀的彈擊桿（傳力桿）來彈擊混凝土表面,并測出重錘被反彈回來的距離,以回彈值（反彈距離與彈簧初始長度之比）作為與強度相關的指標,推定混凝土強度?；貜椃ň哂性O(shè)備簡單、操作方便、測試迅速、檢測費用低廉、不破壞混凝土的正常使用等優點,因此它也是土木工程中常用的一種無損檢測方法。在使用回彈法的過程中,技術人員需要注意以下方面,以確保最終測試結果的精確度：清潔被測混凝土結構表面；事先決定有關被測結構的位置、范圍等；在進行回彈量的計算時,應剔除最大值和最小值,并求得余下數值的平均值；在實驗期間,必須保持實驗的垂直度和壓力的一致性,以免造成混凝土結構的損傷。?

03-無損檢測技術在土木工程中的具體應用

3.1 公路工程中的無損檢測技術應用

? ? ? 在公路工程施工過程中,壓實地基、澆筑水泥混凝土或?yàn)r青混凝土等施工環節,都要經過嚴格的檢驗,以避免后期道路凹陷、裂縫、積水、地基松動等問題。在公路工程檢測中,檢測人員可采用瞬態瑞利面波頻譜分析法,對路面結構各分層介質厚度、剛度、強度及最大抗剪強度進行測量；利用瞬態沖擊頻譜分析法,對地基的壓實度進行快速判定；采用激光技術對道路的彎曲率和平坦度進行測量；采用射線法對地基的致密性和水分進行測量；利用雷達檢測法對路面、路基分層厚度及路面內部缺陷進行分析和檢測。

3.2 隧道工程中的無損檢測技術應用

? ? ? 隧道工程構造比較特殊,在隧道施工過程中,檢測人員更要做好檢測工作,尤其是必須對巖體的變形情況及結構質量進行檢測,以確保隧道工程的安全性和施工質量。在隧道工程中,常用的無損檢測方法和測試項目有：采用聲波探測、電法勘探、電磁波探測等手段,評價圍巖特性（圍巖松弛帶、圍巖分類指標）；對隧道支護工程進行質量檢驗,利用聲波技術對圍巖灌漿進行檢測,檢測灌漿后圍巖的強度及完整性；對隧道襯砌厚度、混凝土質量等采用雷達、超聲等多種檢測手段來進行質量檢測。

3.3 橋梁工程中的無損檢測技術應用
? ? ? 橋梁工程施工的重點是要保證橋梁具有適用性、安全性和耐用性。在橋梁完工后,施工人員必須對其進行定期的檢查和保養。橋梁上部結構的無損檢測包括鋼橋、纜索構造、預應力混凝土橋梁等。
? ? ? 鋼橋：檢測人員通常采用超聲波、射線、磁粉、滲析等檢測手段,對鋼橋進行疲勞裂紋和焊接質量的檢測。
? ? ? 纜索構造：對于以纜索或鋼絲為主要承載構件的懸索橋、斜拉橋、吊桿拱橋,施工人員主要對索橋上方鋼絲繩懸掛的受力、纜繩懸掛的受力,以及鋼絲繩和纜繩的腐蝕或損壞情況進行檢測。目前常用的檢測手段有電磁探傷、超聲波探傷、應力測量、聲發射檢測等。
? ? ? 預應力混凝土橋梁：鋼筋混凝土結構容易存在裂紋、鋼筋腐蝕等缺陷,針對這些問題,檢測人員常用超聲回彈法對混凝土強度進行測定；采用沖擊波、雷達等方法對混凝土橋面板進行檢測；采用超聲檢測技術對鋼筋混凝土的致密性進行測試。

04-小結

? ? ? 近年來,我國土木工程無損檢驗技術的發展與應用領域在日益擴大。在土木工程中,施工人員應用無損檢測技術開展作業,有助于保障各環節的施工質量。先進的技術和裝備,極大地推動了無損檢測技術的發展和完善。在未來的實踐中,研究人員更要加強技術分析,進而提高我國土木工程無損檢測技術水平及工程質量。
